18-tonnine veepaak

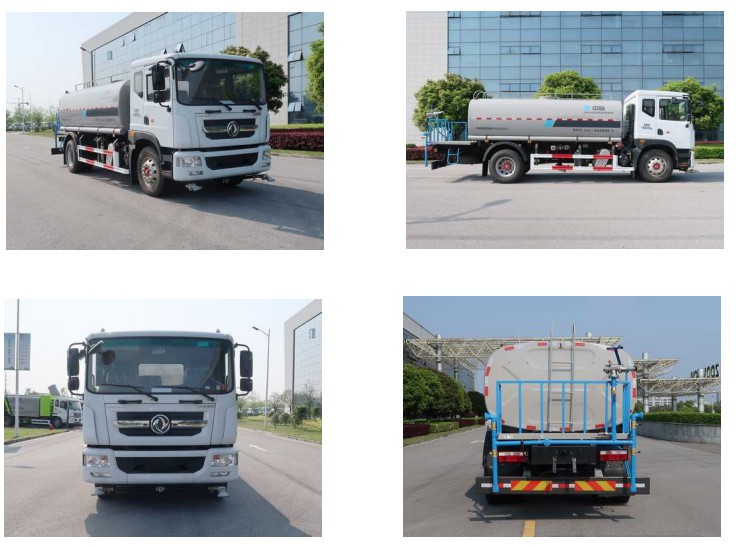

ZBH5183GSSEQE6B 18-tonnine veepaak on meie ettevõtte välja töötatud uut tüüpi sprinkler.

Küsi pakkumist

Toote tutvustus

Ptoodespetsifikatsioon

ZBH5183GSSEQE6B 18-tonnine veepaak on meie ettevõtte välja töötatud uut tüüpi sprinkler. See kasutab Dongfengi tüüpi Ⅱ šassii, mis on kohandatud spetsiaalsete tööseadmete ja juhtimissüsteemiga. Spetsiaalsed tööseadmed, sealhulgas eesmised pardnokkade pesuseadmed, keskmise heki pesemisseadmed, tagumised piserdusseadmed ja veekahur.
18-tonnine veepaak on mitme funktsiooniga ja nägusa välimusega. Sellel on tõhus, keskkonnasõbralik, usaldusväärne ja suurepärane jõudlus.

Functions

18-tonnine veepaak on mõeldud vee pihustamiseks teedele ja tolmu mahakandmiseks ning see on varustatud kaugveekahuriga, mida saab pritsida kaugelt.

Arakendus

Seda kohaldatakse linnateede ja väljakute puhastus- ja veepihustustöödel.

Mstruktuur ja jõudlusomadused

1,Chassis

Dongfeng Co., Ltd. toodetud autode II klassi šassii eq1185lj9cde on uuesti paigaldatud, tugeva võimsuse ja tugeva kandevõimega.
Yuchai ycs04200-68 või Cummins B6 Diiselmootori 2ns6b230 emissioon vastab riiklikule VI standardile.
2,Wtsisternis
Veepaagi kogumaht on 13,3 m ³, efektiivne maht 11 m ³. Veepaagil on suur maht ja pikk tööaeg. Veepaak kasutab disaini optimeerimiseks lõplike elementide analüüsi meetodit ja on läbinud range töökindluse testi. Veepaak kasutab täiustatud ühekordse purgi pakkimise vormimistehnoloogiat, roboti automaatset keevitamist, läbitungimise mittepurustavat testimist, vett ei leki ja pikka kasutusiga. Veepaagil on korrosioonivastase efekti tagamiseks professionaalne korrosioonivastane kate.
3,Madala rõhuga veeteede süsteem
Madala rõhuga veepump:see võtab kasutusele kuulsa iseimeva kahe tiiviku pumba, nimikiirus on 1480 pööret minutis, töörõhk on 1,1 MPa ja nimivool on 50 m³/h. Sellel on kõrge efektiivsus ja töökindlus.

Front duckbiled pesuseadmed:eesmist pardnokkaga pesuseadet juhib pneumaatiline sisse-välja klapp, mis peseb teekatte ja äärekivi. Pardnokk-pihusti pihustussuunda saab spetsiaalsete konstruktsioonide kaudu vabalt reguleerida. Pritsimislaius on vähemalt 8 m.

Mtühikäigul hekkide pesuseadmed:keskmisel hekkipesuseadmel on kooniline juga nii vasakul kui ka paremal küljel, et toetada kahesuunalist pesemist ja neid kõiki juhib pneumaatiline sisse-välja klapp. Pihustusnurka saab vabalt reguleerida spiraalselt pöörlevate varrukate reguleerimise kaudu. See on võimeline pesema 6 rada korraga.

Rkõrva piserdamise varustus:tagumine vihmutusseadmed kasutavad pneumaatilist sisse-välja ventiili tagumise sprinkleri düüsi sisse- ja väljalülitamiseks. Kahe tagumise vihmuti üheaegsel avamisel on piserduslaius vähemalt 14 m.

Tagumine haljendav kastmisseade.Rohelisem kastmisseade kasutab tagumise kastmisotsiku avamise ja sulgemise reguleerimiseks käsitsi kuulventiili. Kahe tagumise kastmisotsiku samaaegsel avamisel ei tohi kastmislaius olla väiksem kui 14 m.
Veekahur:veekahur on valmistatud alumiiniumist kaugmaa veepüstolist, mis paigaldatakse operatsioonilaua paremale küljele. Vesipüstol võib pöörata 0- 360 kraadi ja püstoli korpus toetab üles-alla kallutusoperatsioone. Püstoli korpuse esiosas asuva reguleerimishülsi keeramine ja keeramine võib reguleerida veepihustuse kuju (sammas või konikujuline) ja lülitada veekahuri välja. veekahurit juhitakse käsitsi ventiiliga veepüstoli sisse- või väljalülitamiseks. Pihustuskaugus on vähemalt 38 m.

Isetäitev seade.Iseimevas seadmes kasutab iseimev port avamise ja sulgemise juhtimiseks nelja asendiga kolmekäigulist kuulventiili. Iseimev port asub sõiduki parema külje keskel ja on varustatud 8M pikkuse iseimeva kummivoolikuga, mis koosneb kahest 4m pikkusest iseimevast kummivoolikust. Veepumba iseimemiskõrgus on 6,5m.

4,Operatsiooni meetod
Sõiduk võtab kasutusele käsitsijuhtimise režiimi. Eesmist pardnokkaseadet, keskmist hekiseadet, tagumist vihmutit ja tagumist haljendavat niisutusseadet juhitakse käsitsi kuulventiilide abil. Veemonitori avamine ja sulgemine toimub käsitsi kuulventiiliga ning veejoa kuju (silindriline või kooniline) reguleeritakse.

Peamised tehnilised parameetrid

Item			Unitt		Parameeter
Sõiduki parameetrid	veeremass		kg		7320
	Maksimaalne kogumass		kg		18000
	kuju suurus (pikkus * laius * kõrgus)		mm		8510,9355×2498×2943
	Minimaalne kliirens		mm		240
	efektiivne maht		m³		11
	paagi maksimaalne maht		m³		13.3
Töövõime	töökiirus		km/h		Ⅰ档:7.0,Ⅱ档:11.6
	Maksimaalne puhastusvee rõhk		MPa		1.1
	puhastusvee väljavool		L/min		620-890
	eesmine pardnokk pesulaius		m		Suurem kui 8 või sellega võrdne
	puista laius		m		Suurem kui 14 või sellega võrdne
	Valamise laius		m		Suurem kui 14 või sellega võrdne
	Tagumise koonilise düüsi loputuslaius		m		Suurem kui 24 või sellega võrdne
	veekahuri pihustusvahemik		m		Suurem kui 38 või sellega võrdne
	veepumba tõstukid		m		110
	iseimev lift		m		6.5
Sõitmine	Maksimaalne lubatud gradient		protsenti		30
	pidurdusteekond (täiskoormus)		m		Vähem kui 10 või sellega võrdne
	Minimaalne pöörde läbimõõt		m		19.5
Šassii parameetrid	tüüp, tootja	EQ1185LJ9CDE
	istmed	3
	mootori tüüp, tootja	YCS04200-68		B6.2NS6B230
	mootori nimivõimsus	147kw/2300r/min		169kw/ 2300r/min
	Mootori maksimaalne kasulik võimsus	143kw/2300r/min		166kw/1800r/min
	Jõuülekande mudel	8JS75		8JS95
	Edastamise kiiruse suhe	7.34/5.24/3.76/2.99/1.95/1.39/1/0.79/R1(7.34)R2(1.95)

Main eeliseid
1. Suurepärane jõudlus
Veetsistern on ehituselt täiustatud. Veepaagi korpuses on kasutatud Q235A materjali, sisemuses on lainevastase plaadi puhverduskonstruktsioon ja aluses on kasutatud raami struktuuri. Need tagavad üldiste konstruktsioonide tugevuse ja jäikuse.

2.Esuurepärane kvaliteet
Kõrge lisaseadmete konfiguratsioon. Madalsurveveepump on Hiinas tuntud kaubamärk, millel on suurepärane kvaliteet ja töökindlus.

3.Sturvaline ja usaldusväärne
Sellel on nutikas muusikapleier, mis võib tööajal muusikat mängida, et hoiatada ja meenutada ümbritsevat jalakäijat, et seda vältida.

4.Erinevad funktsioonid
See on varustatud eesmise pardipuhastusseadmega, keskmise hekipesuseadmega, tagumise pritsimisseadmega teele vee pritsimiseks ja tolmu mahapanekuks.
Seadistage tagumine haljastava kastmisseade. Rohelist vööd saab kasta.
Varustatud kaugmaa veekahuriga. Kasutatakse kaugloputamiseks või täiendavaks tulekahju kustutamiseks.
Varustatud iseimeva seadmega. Seda kasutatakse kohtades, kus puudub survestatud kraanivesi. Seda saab kasutada vee lisamiseks survevabadesse veeallikatesse, näiteks kanalitesse ja reservuaaridesse, et teostada iseseisvat vee lisamist.
Reserveeritud liideste konfigureerimine. Erinevaid funktsioone saab laiendada vastavalt klientide isikupärastatud vajadustele, näiteks surve äravool liideste kaudu jne.

5. Steostada hooldust
Madala rõhuga veeteede süsteem on varustatud filtriekraaniga, mis suudab tõhusalt filtreerida lisandeid ja pikendada madalsurveveepumba kasutusiga. Filter on paigutatud personali jaoks mugavasse asendisse.

Otoimivad funktsioonid

Item	Name	Piktuur	Funktsioon	Sstruktuur &FEatures
1	Eesmine pardinokaga pesuvarustus		Kandke tee ja platsi pesemiseks jne	Loputuslaius: 8 m Käsitsi kuulventiil juhib lülitit ja pardnokka otsiku loputussuunda saab kahe ühendusääriku reguleerimise abil teatud vahemikus suvaliselt reguleerida
2	Keskmise heki pesuvarustus		Kandke tee ja platsi pesemiseks jne	Loputusvool: 660l / min Loputuslaius Suurem või võrdne 24 m Pneumaatilise sulgeventiiliga juhitav, kahesuunaline loputus ja düüsi nurka saab suvaliselt reguleerida keermestatud pöördliigendi kaudu
3	Tagumine piserdusvarustus		Kandke tee ja platsi pesemiseks jne	Sprinkleri vooluhulk 480L / min Sprinkleri laius 14 m või suurem Manuaalne kuulkraan juhib tagumise vihmuti avamist ja sulgemist
4	Veekahur		Seda kasutatakse kaugloputamiseks ja täiendavaks tulekustutusoperatsiooniks ning see võib pöörata igas suunas	Veemonitori vooluhulk 510L / min Tööulatus 38 m või suurem Manuaalne kuulkraan juhib veepüstoli avamist ja sulgemist. Vesipüstol võib pöörata 0 ~ 360 kraadi ning püstoli korpus võib kallutada üles ja alla. Püstoli korpuse esiosas olev reguleerimishülss saab reguleerida veevoolu joa kuju (silindriline või kooniline) ja sulgeda veepüstoli
5	Rohenev kastmisseade		Kastmisroheline vöö	Valamislaius Suurem või võrdne 14 m Manuaalne kuulkraan juhib tagumise valamisotsiku avamist ja sulgemist
6	Isetäitev seade		Seda saab kasutada kohtades, kus puudub survega kraanivesi iseseisva vee lisamise teostamiseks	Isekrundi kõrgus 6,5m
7	Reserveeritud liides		Seda saab kasutada autopesuks ja fikseeritud punkti puhastamiseks	Käsitsi kuulkraaniga juhitav 1-tolline kaardi pistik on reserveeritud.

Ovalikulised seadmed

Item	Name	Piktuur	Funktsioon	Sstruktuur &FEatures
1	Ülemine pihustusseade		Spray Tolmu ja päikesepiste ennetamine ja jahutamine	Asub veepaagi ülaosa tagaosas, varustatud roostevabast terasest pihustusotsikuga.
2	Alumine pihustusseade		Spray Tolmu ja päikesepiste ennetamine ja jahutamine	Asub tagumisel kaitsepiirdel, varustatud roostevabast terasest pihustusotsikutega, millel on suur pihustusvoog ja hea tolmu summutav toime.
3	Isetäitev seade		Kastmisroheline vöö	Vasak ja parem pool on varustatud vastavalt kolme pardi tüüpi otsikuga, mis asuvad veepaagi ülaosa mõlemal küljel. Düüsi nurka saab suvaliselt reguleerida, et moodustada erinevate nurkadega veekardin
4	Pestitsiidide pihustussüsteem		Pestitsiidide pihustamine putukate hävitamiseks ja haiguste raviks	Aplikaator asub sõiduki parema külje keskel, reaktiivi kast asub sõiduki vasaku külje keskel ning on varustatud 20 m vooliku rulli ja käeshoitava pihustuspüstoliga.
5	Kõrgsurvepuhastussüsteem		Autopesu ja punktpuhastus	See asub sõiduki keskel ja küljel, varustatud 10 m kummivooliku ja käeshoitava pihustuspüstoliga
6	Madalsurverulli komplekt		Seda saab kasutada autopesuks ja fikseeritud punkti puhastamiseks	See on varustatud 20 m vooliku, rulli ja pihustuspüstoliga, mis asub tagumisel tööplatvormil
7	Automaatne veekahur		Kasutatakse kaugloputamiseks ja abistavateks tulekustutustoiminguteks	Tööulatus 38 m või suurem Seda saab automaatselt reguleerida "üles ja alla" ning "vasakule ja paremale"
