Prügi kokkusurumisjaamad

Toote ülevaade

LYSZ18A prügi kokkusurumine Transfer Stations on kõrgtehnoloogia ja protsessiga prügi kokkupressimis- ja puhastusseade, mille meie ettevõte on iseseisvalt välja töötanud vastavalt siseturu nõudlusele kanalisatsiooniseadmete ning prügi kogumise ja teisaldamise režiimi järele.
LYSZ18A prügi kokkusurumine Ülekandejaamades kasutatakse horisontaalset tihendustehnoloogiat. Kompressor ja prügikast on integreeritud ning kogutud lahtine olmeprügi pressitakse mahu vähendamiseks otse kinnisesse prügikasti, prügis sisalduva reovee ja gaasi väljajuhtimiseks ning seejärel vankri eemaldatavasse prügiautosse. Seadmetel on vähem lõhna, sekundaarset reostust, väike tööpiirkond, paindlik ja nii edasi. See sobib eriti hästi uue ümberistumisjaama ja vana jaama rekonstrueerimiseks linnapiirkondades, kus maa omandamine on keeruline ja koht on väike.

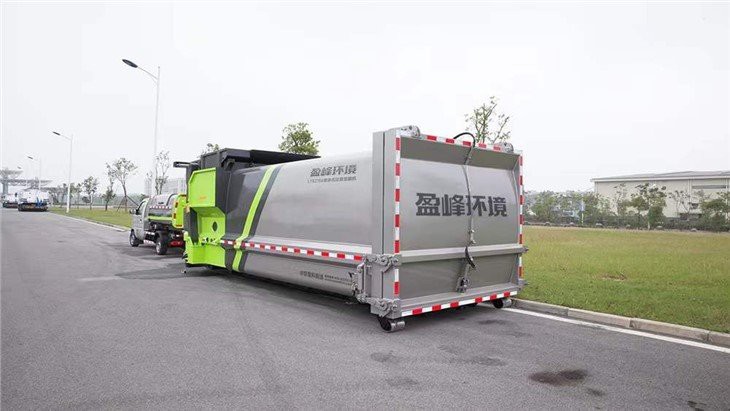

Joonis 1-5 Integreeritud prügikompressor LYSZ18A ja seda toetavad sõidukid
Tabel 1-1 Integreeritud prügikompressori LYSZ18A konfiguratsioon

Funktsioonide ülevaade

LYSZ18A prügi kokkusurumine Ülekandmisjaamu kasutatakse peamiselt prügi kogumiseks rikšadel ja väikestel mootorsõidukitel, mille laius on alla 1,5 tonni ja alla 1,8 meetri, nagu on näidatud joonistel 2-1 ja joonistel 2-2.

Joonis 2-1 Riksa materjalidJoonis 2-2 Keskmiste ja väikeste mootorsõidukite laadimine

Kohaldamisala
Seda kasutatakse peamiselt olmeprügi kogumiseks ja teisaldamiseks linnatänavatelt, äripiirkondadest, elamutehastest, koolidest ja haiglatest.

Peamised struktuuri- ja tööomadused

Integreeritud prügikompressor LYSZ18A koosneb peamiselt survekasti, prügikasti, peakomplekti, mahalaadimisluugi, etteandemehhanismi, lukustusmehhanismi, hüdrosüsteemi, elektrisüsteemi jne koosseisust (joonis 4-1):

1, kokkusurutud prügikasti koost, prügikasti kokkupanek on komponentide kokkusurumine, tihenduskast on prügi tihenduskanal, prügi on kokkusurutud hoiukonteiner.

Survepea koost on survemehhanism, mis surub prügi prügikastist prügikasti, mis võib prügi tõhusalt purustada ja kokku suruda (joonis 4-2).

Esiukse komplekt on survepeakomplekti ja survesilindri hooldusuks ning ka puhastusuks survepea tagumises õõnsuses oleva prügi korrapäraseks puhastamiseks.

Tühjendusluuk on seade prügi mahalaadimiseks.

LYSZ18A monoliitsed prügikompressorid kasutavad kallutatava kopaga kogumise ja transpordi režiimi. Kallutamismehhanism on kompressori etteandeseade ja see on paigaldatud kompressoriploki ette (joonis 4-3).

Joonis 4-3 Kallutatava kopa mehhanismi skemaatiline diagramm
Elektrisüsteem (joonis 4-4) on kompressori juhtimiskeskus. Kõiki toiminguid juhib PLC programm, mis suudab realiseerida järgmisi põhifunktsioone: (1) hüdrosüsteemi kaitse: kui hüdrosüsteemi õli temperatuur on kõrge, käivitab süsteem automaatselt jahutussüsteemi. Kui õli temperatuur on liiga madal, käivitab süsteem automaatselt hüdroõli küttesüsteemi, kuni õli temperatuur tõuseb sobiva temperatuurini (valikuline); (2) saab teostada automaatset kokkusurumistsüklit, surumistsükli nuppu vajutades saab survepea surumiskambris automaatselt edasi-tagasi liikuda; (3) suudab teostada automaatset veadiagnostikat, kui kompressor ei saa normaalselt töötada, saab automaatselt hinnata rikke põhjust ja kuvada ekraanil; (4) Rõhualarm: kui prügikastis olev prügi surutakse seatud nõuetele, analüüsides hüdrosüsteemi rõhu väärtust ohutuse, kaitseseadmete ja tõhususe seisukohast, annab süsteem sel ajal automaatselt häire.

Hüdraulikasüsteem (joonis 4-5): kogu hüdropumbajaam on paigaldatud sahtli tüüpi pumbaklambrile, kompaktne struktuur, energiasäästlik ja keskkonnakaitse. Süsteemi põhikomponendid kasutavad kodu- ja välismaal tuntud kaubamärke, et tagada kõrge töökindlus ja madal müratase.

Joonis 4-5 Hüdraulikasüsteemi skemaatiline diagramm

Toote peamised tehnilised parameetrid
Tabel 5-1 Integreeritud prügikompressori LYSZ18A tehnilised andmed

Peamised eelised
1, Funktsionaalsete omaduste analüüs
Tagasilöögivastane seade on seatud survekambrisse, mille ülesandeks on prügi purustamine ja tagasilöögi vältimine (joonis 6-1).

Joonis 6-1 Tagasilöögivastase seadme skemaatiline diagramm

Kolmefaasilise toiteallika faasijada kommutatsioonifunktsiooniga on mugav ja kiire mootori faasi vahetada ilma juhtmestikku ühendamata.
LCD-kuvari funktsiooniga saab ekraanil kuvada seadmete tööd, sealhulgas, kuid mitte ainult: dünaamiline prügikoguse kuva, näpunäiteid valesti kasutamise kohta, seadme tööolekut, vea enesediagnostika tulemuste kuva, programmi reguleerimise funktsiooni.
Täieliku rõhuhäire ja kuvamisfunktsiooniga.
Hüdraulikasüsteemi automaatne soojuseraldus ja küttefunktsioon (valikuline).
Kahekordne juhtfunktsioon juhtme ja puute abil (valikuline juhtmevaba kaugjuhtimispult) (joonis 6-2).

Joonis 6-2 Puuteekraan, juhtmega kontroller ja juhtmevaba kaugjuhtimispult
Hädaseiskamisjuhtimisfunktsiooniga.

Kui survepea on mis tahes asendis, võib see sunniviisiliselt naasta algse tööotsiku juurde.

Automaatse rikkehäire ja automaatse diagnostika funktsiooniga.
Seadmekasti tagumine uks on hüdrauliliselt lukustatud. Standardkonfiguratsioon: varustuskasti tagumise ukse avamist ja lukustamist saab otse eemaldada eemaldatava prügiauto kabiinis, võttes jõudu tõmmitsa hüdrosüsteemist. Valikuline: selle toiteallikaks on käru elektriline juhtimissüsteem ja seda juhib väike jõuallikas. Sellega saab otse juhtida eemaldatava prügiauto kabiinis oleva kasti tagaukse avamist ja lukustamist (joonis 6-3).


Seadmel on GPS-positsioneerimisfunktsioon, andmeedastusfunktsioon, kaughaldusfunktsioon, intelligentne teenindusfunktsioon (valikuline).
2, stabiilsuse ja töökindluse sissejuhatus
2.1, LYSZ18A survekambri küljed ja põhjaplaadid on keevitatud ülitugeva terasega, mille paksus on 8 mm või suurem.
2.2, LYSZ18A peakomplekti küljed ja põhjaplaadid on keevitatud ülitugevast terasest, mille paksus on 8 mm või suurem.
2.3, prügikast tervikuna on suure kaarega struktuur, plaadi paksus on suurem või võrdne 4 mm, materjal: Q355B.
2.4,Kõiki katmata mustmetallide pindu töödeldakse roostetõrjega ning prügiga otseses kokkupuutes olevat terast happega peitsimise, fosfaadimise ja passiveerimisega.
2.5, Seade kasutab PLC-juhtimist, saab automaatselt reguleerida õlisilindri tõukejõudu vastavalt prügi kokkusurumise koormusele, nii et prügi jaotub kastis ühtlaselt ja kompaktselt.
2.6, Seadmete põhikomponendid: hüdrauliline klapiplokk, õlipump, mootor ja elektroonilised juhtkomponendid võtavad vastu tuntud kaubamärke nii kodus kui ka välismaal. Peamised elektrikomponendid vastavad CE ohutusstandarditele ja on veekindla pistikühendusega disainiga (joonis 6-4).

2.7,Kõik pöörlevad hingevõllid on valmistatud spetsiaalsetest isemäärduvatest laagritest või ühenduslaagritest ning silindri kolvivarda pind on kaetud kroomiga, millel on tugev kulumis- ja korrosioonikindlus, et tagada selle kasutusiga karmides keskkondades.

3, energiasäästu ja keskkonnakaitse tutvustamine

3.1, Väike põrandapind, puudub tsiviilehitus või ainult lihtne tsiviilehitus, ökonoomne ja praktiline, paindlik, sobib igasuguse olmeprügi kogumiseks ja teisaldamiseks.

3.2, käeshoitav juhtnupu kast, parandab tõhusalt operaatorite töökeskkonda.

3.3,Patenteeritud mahalaadimisluku mehhanism ja tihendusstruktuur tagavad, et kokkusurumis- ja jäätmete ülekandmisprotsess ei lekiks kanalisatsioonil.

3.4,LYSZ18A integreeritud prügikompressorit käitab üks pump, kui süsteem vajab kõrget rõhku, või topeltpump, kui süsteem vajab suurt kiirust, mis on tõhus ja energiasäästlik madala süsteemisoojuse juures.

4, toote omadused ja eelised

4.1,Hea keskkonnamõju, puudub kokkupuude, hajumine, tilkumine prügi dokkimise ja teisaldamise protsessis.

4.2LYSZ18A kompressori hüdropumbajaam, meie ettevõte kasutab kahekordse pumba kõrget efektiivsust, energiasäästu, usaldusväärset jõudlust, kodumaised ja välismaised sarnased tooted kasutavad tavaliselt ühe pumba ajamit.

4.3, Kompressori mahalaadimise ukse lukustusmehhanism, kodumaised ja välismaised sarnased tooted kasutavad üldiselt tihendusriba kokkusurumist, mida ei saa lukustusrežiimi reguleerida, meie ettevõte kasutab reguleeritava kliirensi lukustusmehhanismi disaini täpset juhtimist tihendusriba kokkusurumise üle. Hea tihendus (joonis 6-5). Tühjendusukse lahtiühendamisvastane rõhualandusseade kasutab kahekordset hüdraulilist lukustruktuuri, et tõhusalt ära hoida tihendusriba reaktsioonijõust põhjustatud lahtisidumist (joonis 6-6).

4.4, LYSZ18A kompressoritel on mõlemal küljel reovee väljalaskeava, et tühjendada kanalisatsioon kompressoritest (joonis 6-7).

Joonis 6-5 Lukustusmehhanismi skemaatiline diagramm Joonis 6-6 Sabaukse lukustusseadme hüdraulilise luku skemaatiline diagramm Joonis 6-7 reovee väljalaskeseadme skemaatiline diagramm

Tutvustatakse operatsiooniprotsessi
1,LYSZ18A Integreeritud prügikompressor (joonis 7-1)

Joonis 7-1 Integreeritud prügikompressori LYSZ18A protsessivoog

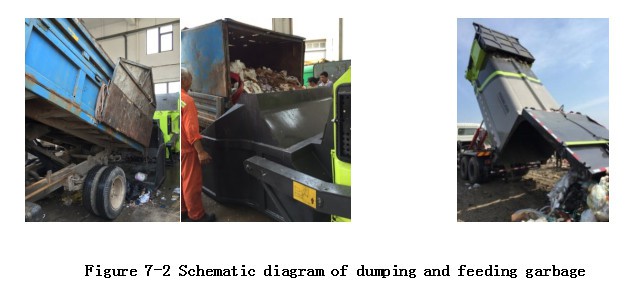

Prügi kogumine ja tihendamine (joonis 7-2)

Pärast seda, kui linnaelanikud viivad prügi inimtõukeratta, kolmerattalise või väikese kalluriga kompressorisse, suunab prügi prügiämbri kompressori etteandemehhanismi ja tegutsevasse asutusse prügi prügikompressori survekambrisse, surumistsükli töönupp valamiseks. survekambrisse surutakse prügi kokku, korrake toimingut kuni täieliku aruandeni politseile. Ülemine punker on kaetud kompressioonikasti kohal ja on ülekandeolekus.
1.2, Pakkimine bussi peale
Vankri mahalaadimisprügiauto valatakse kompressori esiosasse nii, et tõmbeõla konks on joondatud kompressori konksuga ning vankri mahalaadimisprügiauto juhitakse kompressori peale tõmbamiseks ja lukustamiseks. kompressor.
1.3, Prügivedu
Käivitage vankri teisaldatav prügiauto, et viia prügi täis kompressor prügijaamast välja ja prügilasse või muusse prügimäele.
1.4,Pärast nooletõstuki saabumist prügilasse või muusse prügilasse vabastatakse kompressori mahalaadimise ukse lukustusseade läbi nooletõstuki hüdrosüsteemi ja seejärel käivitatakse poomi tõstemehhanism, et tõsta kompressorit, kuni kastis olev prügi on täielikult tühjenenud.


Joonis 7-3 Prügikasti mahalaadimise skemaatiline diagramm

Seadmete paigaldus ning vee ja elektri nõuded
Kliendid saavad määrata prügijaama seadmete ja sõidukite konfiguratsiooni kohaliku geograafilise asukoha ja prügi kõrvaldamise võimsuse alusel. Järgmisel joonisel (joonis 8-1, 8-2) on kujutatud LYSZ18A integreeritud prügikompressori standardset ühebitist lahendust ainult viitamiseks.
Ühepositsioonilised toitenõuded: Klient peab tagama kolmefaasilise viiejuhtmelise 380V/10kW välise toiteallika, mis on varustatud vastava lekkekaitsega kaitselülitiga (In < 30ma).="" toiteallika="" ja="" kompressori="" vaheline="" kaugus="" ei="" tohi="" olla="" suurem="" kui="" 10="">
Nõuded veeallikale: tavaline vesi, minimaalne sisselasketoru on 1 tolli.
Ehitusnõuded: LYSZ18A minimaalne kliirenskõrgus hoones peab olema 6 m, minimaalne kliirenskõrgus väravas 5,5 m ja värava minimaalne laius 4 m.
Joonised ja tehnilised juhised näitavad ainult seadmete paigaldusnõudeid. Projekteerija saab kujundada rajatised nagu töötajate salongid, tualetid, kanalisatsioonikaevud ja settekaevud vastavalt ümbritsevatele tingimustele. Süvendamise hõlbustamiseks on soovitatav septik paigutada õue.
