Prügijaama horisontaalne kogumine

Toote ülevaade

LYSZ15A prügijaama horisontaalne kogumine on kõrgetasemelise tehnoloogia ja protsessiga jäätmete kokkupressimis- ja töötlemisseade, mille meie ettevõte on iseseisvalt välja töötanud vastavalt sanitaarseadmete siseturu nõudlusele ning prügi kogumise ja teisaldamise režiimile.

Integreeritud prügikompressor LYSZ15A kasutab horisontaalse kompressiooni tehnoloogiat. Kompressor ja prügikast on integreeritud ning kogutud lahtised olmeprügi pressitakse mahu vähendamiseks otse kinnisesse prügikasti, tühjendatakse prügis sisalduv reovesi ja gaas ning seejärel viiakse see vankrilt teisaldatavasse prügiautosse. Seadmetel on vähem lõhna, sekundaarset reostust, väike tööpiirkond, paindlik ja nii edasi. See sobib eriti hästi uue ümberistumisjaama ja vana jaama rekonstrueerimiseks linnapiirkondades, kus maa omandamine on keeruline ja koht on väike.

Joonis 1-5 Integreeritud prügikompressor LYSZ15A ja seda toetavad sõidukid

Tabel 1-1 Integreeritud prügikompressori LYSZ15A konfiguratsioon

Funktsioonide ülevaade
LYSZ15A prügijaama horisontaalkoristust kasutatakse peamiselt prügi kogumiseks riksadel ja väikestel mootorsõidukitel, mille laius on alla 1,5 tonni ja alla 1,8 meetri, nagu on näidatud joonistel 2-1 ja joonisel 2-2.

Joonis 2-1 Riksa materjalidJoonis 2-2 Keskmiste ja väikeste mootorsõidukite laadimine

Kohaldamisala
Seda kasutatakse peamiselt olmeprügi kogumiseks ja teisaldamiseks linnatänavatelt, äripiirkondadest, elamutehastest, koolidest ja haiglatest.

Peamised struktuuri- ja tööomadused

Joonis 4-1 Integreeritud prügikompressor LYSZ15A

Integreeritud prügikompressor LYSZ15A koosneb peamiselt kompressioonikasti, prügikasti, peakomplekti, mahalaadimisluugi, etteandemehhanismi, lukustusmehhanismi, hüdrosüsteemi, elektrisüsteemi jne koosseisust (joonis 4-1):
Kompressioonikasti kokkupanek, prügikasti kokkupanek on komponentide kokkusurumine, tihenduskast on prügi tihenduskanal, prügi on kokkusurutud hoiukonteiner.

Survepea koost on survemehhanism, mis surub prügi prügikastist prügikasti, mis võib prügi tõhusalt purustada ja kokku suruda (joonis 4-2).
Esiukse komplekt on survepeakomplekti ja survesilindri hooldusuks ning ka puhastusuks survepea tagumises õõnsuses oleva prügi korrapäraseks puhastamiseks.
Tühjendusluuk on seade prügi mahalaadimiseks.

LYSZ15A integreeritud jäätmekompressorid kasutavad kallurkopa kogumise ja transpordi režiimi. Kallutamismehhanism on kompressori etteandeseade ja see on paigaldatud kompressoriploki ette (joonis 4-3).

Elektrisüsteem (joonis 4-4) on kompressori juhtimiskeskus. Kõiki toiminguid juhib PLC programm, mis suudab realiseerida järgmisi põhifunktsioone: (1) hüdrosüsteemi kaitse: kui hüdrosüsteemi õli temperatuur on kõrge, käivitab süsteem automaatselt jahutussüsteemi. Kui õli temperatuur on liiga madal, käivitab süsteem automaatselt hüdroõli küttesüsteemi, kuni õli temperatuur tõuseb sobiva temperatuurini (valikuline); (2) saab teostada automaatset kokkusurumistsüklit, surumistsükli nuppu vajutades saab survepea surumiskambris automaatselt edasi-tagasi liikuda; (3) suudab teostada automaatset veadiagnostikat, kui kompressor ei saa normaalselt töötada, saab automaatselt hinnata rikke põhjust ja kuvada ekraanil; (4) Rõhualarm: kui prügikastis olev prügi surutakse seatud nõuetele, analüüsides hüdrosüsteemi rõhu väärtust ohutuse, kaitseseadmete ja tõhususe seisukohast, annab süsteem sel ajal automaatselt häire.

Hüdraulikasüsteem (joonis 4-5): kogu hüdropumbajaam on paigaldatud sahtli tüüpi pumbaklambrile, kompaktne struktuur, energiasäästlik ja keskkonnakaitse. Süsteemi põhikomponendid kasutavad kodu- ja välismaal tuntud kaubamärke, et tagada kõrge töökindlus ja madal müratase.

Toote peamised tehnilised parameetrid
Tabel 5-1 Integreeritud prügikompressori LYSZ15A tehnilised andmed

Peamised eelised
1, Funktsionaalsete tunnuste analüüs
1. Tagasilöögivastane seade on seatud survekambrisse, mille funktsioon on purustada ja vältida prügi tagasipõrkumist (joonis 6-1).

1.2,Kolmefaasilise toiteallika faasijada kommutatsioonifunktsiooniga on mugav ja kiire mootori faasi vahetada ilma juhtmestikku ühendamata.

1.3, LCD-ekraani funktsiooniga saab ekraanil kuvada seadmete tööd, sealhulgas, kuid mitte ainult: dünaamiline prügikoguse kuva, vale kasutamise näpunäiteid, seadme tööolekut, vea enesediagnostika tulemuste kuva, programmi reguleerimise funktsiooni.

1.4,Täieliku rõhuhäire ja kuvamisfunktsiooniga.

1.5,Hüdraulikasüsteemi automaatne soojuseraldus ja küttefunktsioon (valikuline).

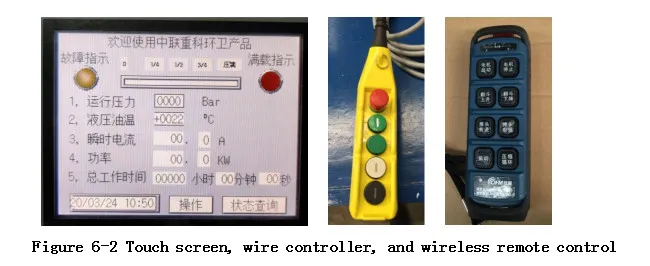

1.6,Kahekordne juhtfunktsioon juhtme ja puute abil (valikuline juhtmevaba kaugjuhtimispult) (joonis 6-2).

1.7, hädaseiskamise juhtimisfunktsiooniga.
1.8,Kui survepea on mis tahes asendis, võib see sunniviisiliselt naasta algsele tööbitile.
1.9, automaatse rikkehäire ja automaatse diagnostika funktsiooniga.
1.10, Seadmekasti tagumine uks on hüdrauliliselt lukustatud. Standardkonfiguratsioon: varustuskasti tagumise ukse avamist ja lukustamist saab otse eemaldada eemaldatava prügiauto kabiinis, võttes jõudu tõmmitsa hüdrosüsteemist. Valikuline: selle toiteallikaks on käru elektriline juhtimissüsteem ja seda juhib väike jõuallikas. See saab otse juhtida eemaldatava prügiauto kabiinis asuva kasti tagaukse avamist ja lukustamist

1.11, Seadmel on GPS-positsioneerimisfunktsioon, andmeedastusfunktsioon, kaughaldusfunktsioon, intelligentne teenindusfunktsioon (valikuline).
2, stabiilsuse ja töökindluse sissejuhatus
2.1, LYSZ15A survekambri küljed ja põhjaplaadid on keevitatud kõrgtugeva terase paksusega, mis on suurem või võrdne 8 mm.
2.2, LYSZ15A peakomplekti küljed ja põhjaplaadid on keevitatud ülitugevast terasest, mille paksus on 8 mm või suurem.
2.3, prügikast tervikuna on suure kaarega struktuur, plaadi paksus on suurem või võrdne 4 mm, materjal: Q355B.
2.4,Kõik katmata mustmetallpinnad on töödeldud roostetõrjega ning otse prügiga kokkupuutuva terast töödeldakse happega peitsimise, fosfaadimise ja passiveerimisega.
2.5, Seade kasutab PLC-juhtimist, saab automaatselt reguleerida õlisilindri tõukejõudu vastavalt prügi kokkusurumise koormusele, nii et prügi jaotub kastis ühtlaselt ja kompaktselt.
2.6, Seadmete põhikomponendid: hüdrauliline klapiplokk, õlipump, mootor ja elektroonilised juhtkomponendid võtavad vastu tuntud kaubamärke nii kodus kui ka välismaal. Peamised elektrikomponendid vastavad CE ohutusstandarditele ja on veekindla pistikühendusega disainiga (joonis 6-4).


2.7, Kõik pöörlevad hingevõllid on valmistatud spetsiaalsetest isemäärduvatest laagritest või liigendlaagritest ning silindri kolvivarda pind on kaetud kroomiga, millel on tugev kulumis- ja korrosioonikindlus, et tagada selle kasutusiga karmides keskkondades.
3, energiasäästu ja keskkonnakaitse tutvustamine
3.1, Väike põrandapind, puudub tsiviilehitus või ainult lihtne tsiviilehitus, ökonoomne ja praktiline, paindlik, sobib igasuguse olmeprügi kogumiseks ja teisaldamiseks.
3.2, käeshoitav juhtnupu kast, parandab tõhusalt operaatorite töökeskkonda.
3.3, Patenteeritud mahalaadimisluku mehhanism ja tihendusstruktuur, et tagada kokkusurumis- ja jäätmete ülekandmise protsess, kanalisatsiooni lekkimine.
3.4, LYSZ15A integreeritud prügikompressorit juhib üks pump, kui süsteem vajab kõrget rõhku, või topeltpump, kui süsteem vajab suurt kiirust, mis on tõhus ja energiasäästlik madala soojusvõimsusega.
4, toote omadused ja eelised
4.1, Hea keskkonnamõju, puudub kokkupuude, hajumine, tilkumine prügi dokkimise ja teisaldamise protsessis.
4.2, LYSZ15A kompressori hüdropumbajaam, meie ettevõte kasutab kahekordse pumba kõrget efektiivsust, energiasäästu, usaldusväärset jõudlust, kodumaised ja välismaised sarnased tooted kasutavad tavaliselt ühe pumba ajamit.
4.3, Kompressori mahalaadimise ukse lukustusmehhanism, kodumaised ja välismaised sarnased tooted kasutavad üldiselt tihendusriba kokkusurumist, mida ei saa lukustusrežiimi reguleerida, meie ettevõte kasutab reguleeritava kliirensi lukustusmehhanismi disaini täpset juhtimist tihendusriba kokkusurumise üle. Hea tihendus (joonis 6-5). Tühjendusukse lahtiühendamisvastane rõhualandusseade kasutab kahekordset hüdraulilist lukustruktuuri, et tõhusalt ära hoida tihendusriba reaktsioonijõust põhjustatud lahtisidumist (joonis 6-6).
4.4, LYSZ15A kompressoritel on mõlemal küljel reovee väljalaskeava, et kanalisatsioon kompressoridest välja juhtida (joonis 6-7).

Joonis 6-5 Lukustusmehhanismi skemaatiline diagramm Joonis 6-6 Sabaukse lukustusseadme hüdraulilise luku skemaatiline diagramm Joonis 6-7 reovee väljalaskeseadme skemaatiline diagramm

Tutvustatakse operatsiooniprotsessi
1, LYSZ15A integreeritud prügikompressor (joonis 7-1).


1.1,Pärast seda, kui linnaelanikud on tõukeratta, kolmerattalise või väikese kalluriga prügi vedanud kompressorisse, suunatakse prügi prügiämbri kompressori etteandemehhanismi ja tööasutusse prügikompressori kompressorkambrisse, kompressioonitsükli töönupp survekambrisse valamiseks surutakse prügi kokku, korrake toimingut kuni täieliku aruandeni politseile. Ülemine punker on kaetud kompressioonikasti kohal ja on ülekandeolekus.
1.2, Pakkimine bussi peale
Vankri mahalaadimisprügiauto valatakse kompressori esiosasse nii, et tõmbeõla konks on joondatud kompressori konksuga ning vankri mahalaadimisprügiauto juhitakse kompressori peale tõmbamiseks ja lukustamiseks. kompressor.
1.3, Prügivedu
Käivitage vankri teisaldatav prügiauto, et viia prügi täis kompressor prügijaamast välja ja prügilasse või muusse prügimäele.
1.4,Prügikasti mahalaadimine (joonis 7-3)
Pärast poomveoki jõudmist prügilasse või muusse prügilasse vabastatakse kompressori mahalaadimise ukse lukustusseade läbi nooletõstuki hüdrosüsteemi ja seejärel rakendatakse noole tõstemehhanismi kompressori tõstmiseks, kuni kastis olev prügi on täielikult tühjenenud.

Joonis 7-2 Prügi mahalaadimine Joonis 7-3 Prügikastide mahalaadimine

Seadmete paigaldus ning vee ja elektri nõuded
Kliendid saavad määrata prügijaama seadmete ja sõidukite konfiguratsiooni kohaliku geograafilise asukoha ja prügi kõrvaldamise võimsuse alusel. Järgmisel joonisel (joonis 8-1) on kujutatud LYSZ15A integreeritud prügikompressori standardset ühebitist lahendust, mis on ainult viitamiseks.

Ühepositsioonilised toitenõuded: Klient peab tagama kolmefaasilise viiejuhtmelise 380V/10kW välise toiteallika, mis on varustatud vastava lekkekaitsega kaitselülitiga (In < 30ma).="" toiteallika="" ja="" kompressori="" vaheline="" kaugus="" ei="" tohi="" olla="" suurem="" kui="" 10="">

Nõuded veeallikale: tavaline vesi, minimaalne sisselasketoru on 1 tolli.
Ehitusnõuded: LYSZ15A hoone kliirenskõrgus peab olema vähemalt 6m, värava kliirenskõrgus vähemalt 5,5m ja värava laius vähemalt 4m.
Joonised ja tehnilised juhised näitavad ainult seadmete paigaldusnõudeid. Projekteerija saab kujundada rajatised nagu töötajate salongid, tualetid, kanalisatsioonikaevud ja settekaevud vastavalt ümbritsevatele tingimustele. Süvendamise hõlbustamiseks on soovitatav septik paigutada õue.

8-1 LYSZ15AÜhe jaama ehitusplaan
